CMYK Farbfelder

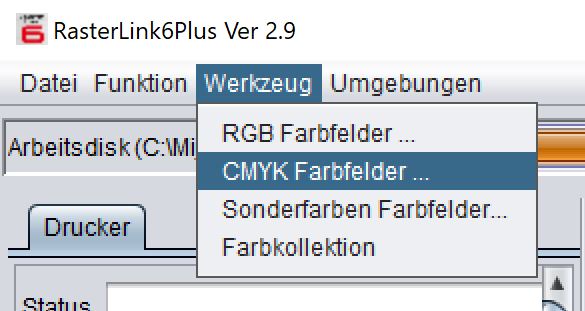

Über diese Funktion können Farbcharts erstellt und gedruckt werden.
Unter den einzelnen Feldern der Farbchart können die CMYK-Werte abgelesen und zB. über die Funktion "Farbtausch" ersetzt werden (
Zunächst oben links einen neuen Namen vergeben, die Anzahl der Grundfarben angeben (1,2 oder 4) und mit dem grünen Plus erstellen.
In diesem Beispiel wollen wir einen Grauton ermitteln.

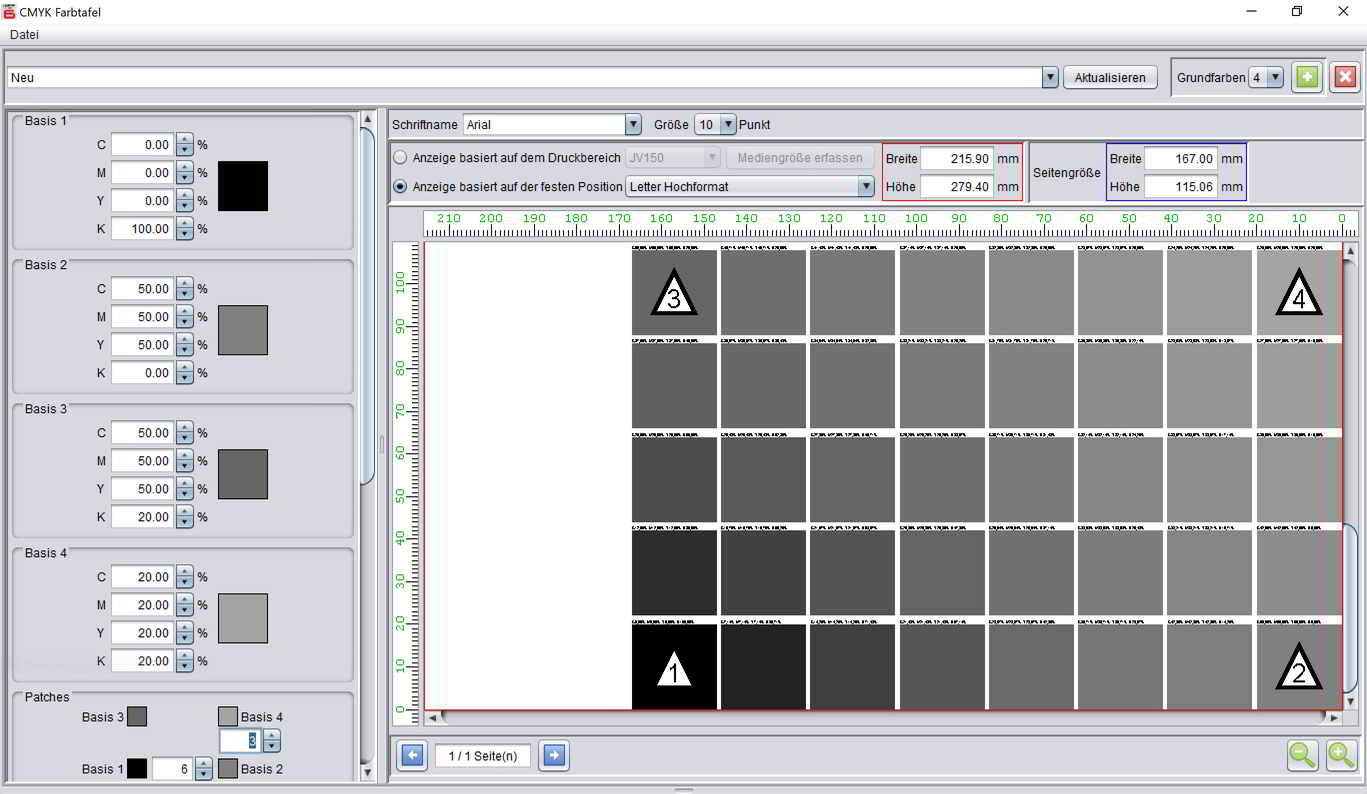

Beispiel für 4c-Farbchart:
Auf der linken Seite können die 4 Eckfarben, die Anzahl der Patches und Größe etc. definiert werden.
Die Schriftart und Schriftgröße findet man über der Vorschau.
Bei einer Farbchart mit nur 2 Grundfarben kann jeweils eine Farbe und ein prozentualer Schritt definiert werden, die auf die Abstufung angewendet wird.
In diesem Fall wird auf der oberen Reihe 1% Magenta hinzugefügt und auf der unteren 1% Magenta abgezogen (oben wird Magenta/ Lila stichiger unten geht es ins Grün).
Nach der Erstellung des Farbcharts kann oben links unter dem Punkt „Datei“ der Chart als PDF oder als Job ausgegeben werden.
Gerade um zu testen welches Farbprofil eine neutrale Grau Wiedergabe hat, bietet sich hier die Kombination aus dem Farbchart und der Funktion „Überprüfe auf passende Ausgabeprofile“ an.
Farbtausch (bei Vektorgrafiken)

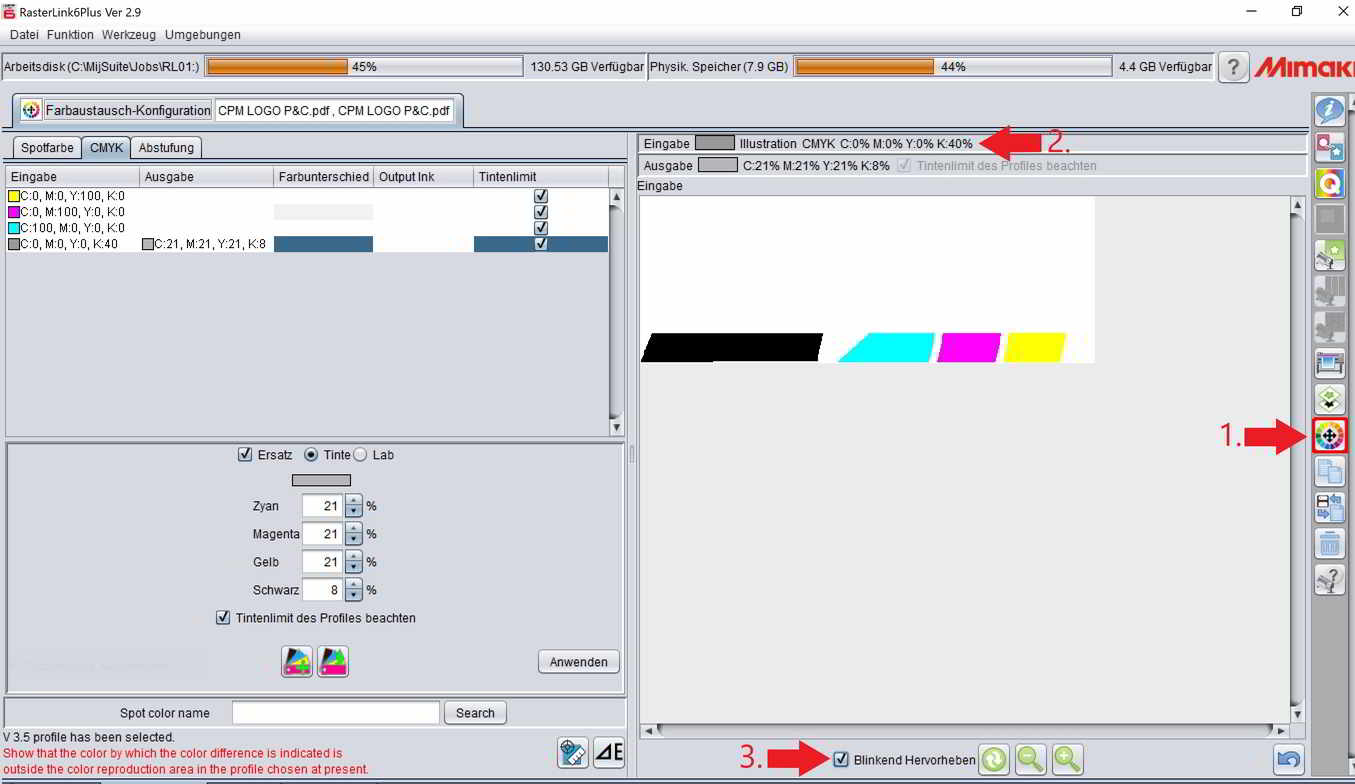

Um den ermittelten Farbton auszugeben, kann mit der Farbtausch Funktion (1.Pfeil) eine Farbe in einem Job ersetzt werden.
Bei diesem Punkt kann man sich zunächst anschauen, welche CMYK-Werte die Farben mit dem jeweiligen Input-Profil bekommen haben (2. Pfeil).
Empfehlenswert ist hier der Button unten rechts „Blinkend Hervorheben“ (3. Pfeil), da dann der jeweilige Farbton in der ganzen Datei aufblinkt.

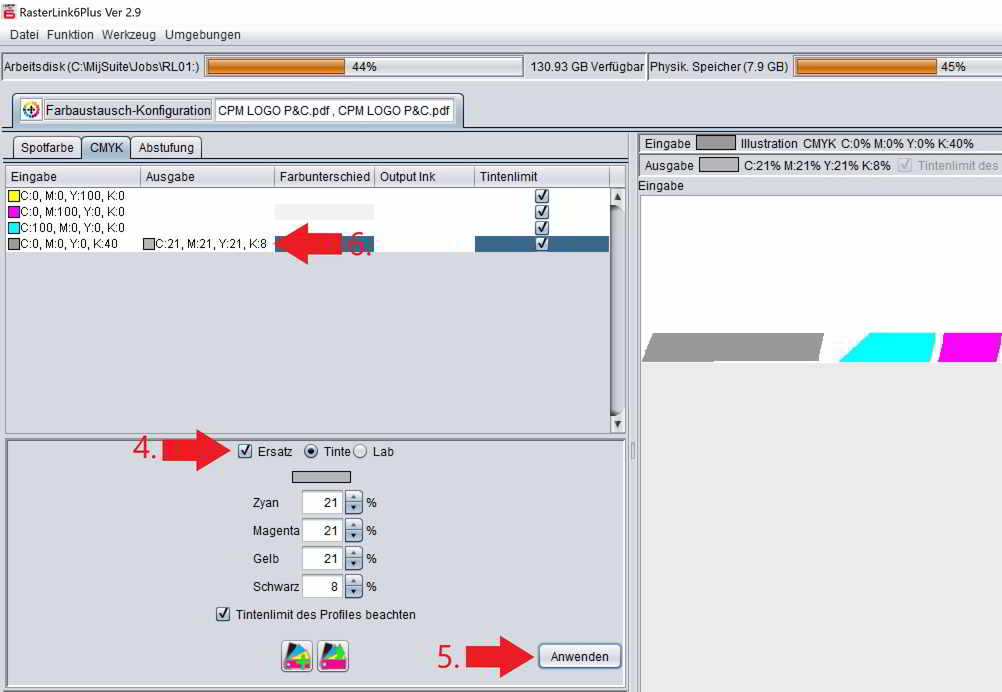

Auf der linken Seite kann nun der Haken bei „Ersatz“ (4. Pfeil) gesetzt und die ermittelte Farbe in ganzen Prozenten (Komma-Werte können nicht eingetragen werden) eingetragen werden.
Anschließend muss etwas weiter rechts unten der Button „Anwenden“ (5. Pfeil) gedrückt werden, damit auch oben bei „Ausgabe“ der eingetragene Wert auftaucht (6. Pfeil).
Große Vorteile im Vergleich zu einer Farbänderung mit den externen Grafikprogrammen (zB. Corel/ Illustrator) sind:
- die Reproduzierbarkeit (keine zusätzliche Exporteinstellungen anderer Programme)
- der Farbton wird nicht durch das Ausgabeprofil verändert (nur durch das Tintenlimit begrenzt)
