Summa Rollenplotter Messer - Übersicht / Kompatibilitätsliste
Allgemeine Informationen
Diese Übersicht enthält allgemeine Informationen zur Auswahl der richtigen Klinge, des Klingenhalters und des Zubehörs für eine Vielzahl gängiger Materialien.
Kompatibilität

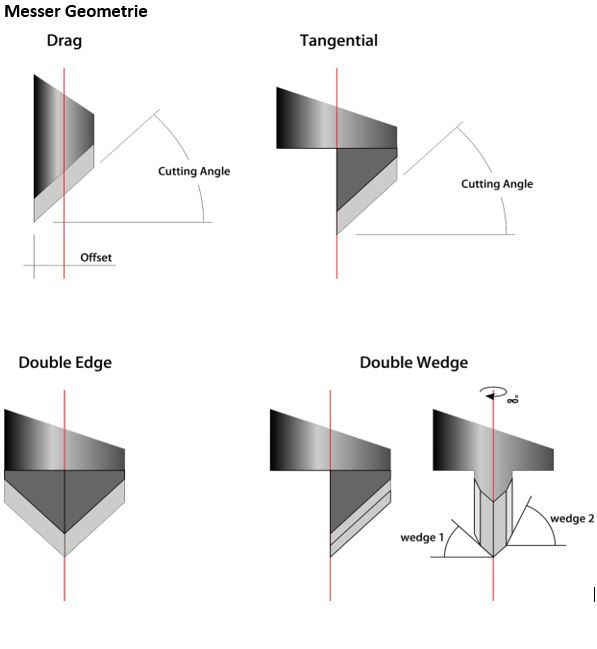

Es gibt zwei Arten von Klingen; Die erste sind Schleppmesser-Klingen, die um die Ecken gezogen werden und dabei in Kontakt mit dem Material bleiben. Die zweite sind tangentiale Messerklingen, bei denen die Drehung des Messers mittels Motor erfolgt.
Drag Knife Blades (D- Series & T-Series)
Derzeit bietet Summa 3 Schleppmesserklingen an. (Original – Erstausrüsterqualität)
Tangentiale Messerklingen (T-Serie)
Derzeit bietet Summa 4 tangentiale Messerklingen an.
Messer Spezifikationen
Wenn Sie eine Klinge zum Schneiden Ihres Materials auswählen, verwenden Sie immer die Klinge mit dem niedrigsten Grad (flachster Winkel). Beispiel: Während Sie Vinyl mit einer 60°-Klinge schneiden können, können Sie mit einer 45°-Klinge bessere Ergebnisse erzielen und mit einer 36°-Klinge noch bessere Ergebnisse erzielen (vorausgesetzt, die Dicke des Materials hat die für diese Klinge angegebene Höchststärke nicht überschritten).
|
Schneidbare Materialstärke in mm
|
391-360
36° Drag Blade
|
391-231
60° Drag Blade
|
391-163
55° Drag Blade
|
390-534
36° Tang Blade
|
390-551
36° Double Edge
|
390-560
45° Double Wedge
|
390-550
60° Tang Blade
|
|
Maximale Dicke (mm)
|
0.25(1)
|
0.6(2)
|
0.8(1)
|
0.25(1)
|
0.25(1)
|
0.75(3)
|
1.2(1)
|
|
Maximale Flex-Dicke (mm)
|
0.5(4)
|
0.6(4)
|
0.8(4)
|
0.5
|
0.5
|
0.75(3)
|
1.2
|
Allgemeine Bemerkung
Montieren Sie bei tangentialen Einheiten immer das richtige Führungsstück (Nosepiece), um einen optimalen Freiraum zwischen dem Material und dem Messer in der oberen Position zu haben.
(1) Erfahrungswerte, die auf dem Erreichen einer hohen Schnittqualität von Vinyl- und Sandstrahlmaterialien basieren.
(2) Messer für die Strasssteinanwendung aus 0,6 mm Sandstrahlmaterial. Dieses Messer wird immer beliebter, da es tief genug für viele Sandstrahl- (und Flock-) Materialien schneiden kann und kein zusätzlicher (Kupfer-)Messerhalter erforderlich ist
(3) Messer, das zum Schneiden von prismatischen Materialien (=einfache Formen) auf der F1612 eingeführt wurde. Durch die hohe Verschleißfestigkeit eignet es sich auch für verschiedene Arten von dünnen Kunststoffen mit höherem Druck auf dem Flachbett Tisch. Für Rollenplotter ist das Messer aufgrund seiner hohen Verschleißfestigkeit nach wie vor interessant. Er schneidet jedoch nicht so dickes Material, da er mehr Druck benötigt, und drückt das Material schnell in Rollenplottern weg.
(4) Die Verwendung eines Schleppmessers zum Schneiden durch dickere Materialien kann aufgrund der fehlenden Tiefenkontrolle und der Tatsache, dass das Messer nicht im Halter fixiert ist (Möglichkeit, dass das Messer aus dem Halter herauskommt), zu unerwarteten Ergebnissen führen.
Material-Anwendungen
Die Materialstärke ist die erste Angabe, um zu bestimmen, welche Klinge verwendet werden soll. Wenn die Materialstärke unbekannt ist, verwenden Sie diese empfohlene Tabelle.
| |
391-360
36° Drag Blade
|
391-231
60° Drag Blade
|
391-163
55° Drag Blade
|
390-534
36° Tang Blade
|
390-551
36° Double Edge
|
390-560
45° Double Wedge
|
390-550
60° Tang Blade
|
|
Standard Vinyl
|
|
|
|
|
|
|
|
|
Engineering Reflective
|
|
|
|
|
|
|
|
|
Sandblast (Monument)
|
|
|
|
|
|
|
|
|
Rhinestone
|
|
|
|
|
|
|
|
|
Heat Press (Apparel)
|
|
|
|
|
|
|
|
|
Automotive (Paint Protect)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Recommended
|
|
Alternative
|
|
|
|
|
|
Einstellungen
Das Einstellen der physischen Messertiefe und das Testen des Drucks variiert je nach Maschine. Spezifische Details und Menüstrukturen finden Sie in Ihrem Benutzerhandbuch.
